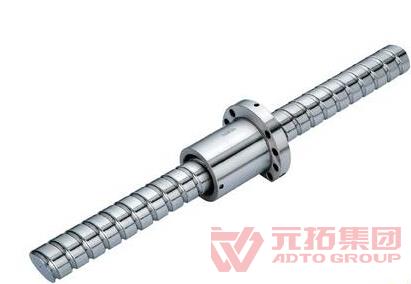

絲桿零件加工

　　零件為活動扳手調節開口寬度的螺輪，材料為20號圓鋼，牙側有一定粗糙度要求，切斷處螺牙部需要倒角，中間銷孔與外圓柱面必須有較好的同軸度，否則調整時不會靈活自如，甚至卡死，為便于大拇指握持撥動，其表面要有平行于軸心線的直紋滾花。

　　絲桿加工技巧

　　絲桿加工原來采用車削加工，工藝路線為:冷拔→滾花→車螺紋→校正→鉆孔→切斷→倒角，不僅效率低、成本高，且由于小圓鋼剛度低，車削、滾花時易變形，小號螺輪不能生產，為此我們設計了旋風銑削絲杠設備，不僅將轉速由經驗認定的1000r/min左右提升至2000r/min以上而且將銑絲滾花一次完成。 其工藝路線變?yōu)?冷拔→滾花、銑絲→校正→鉆孔、切斷→倒角。雖然旋風銑削使小徑工件有較大變形(大徑件變形較小)，但校正也容易。改進后的工藝具有如下特點:

　　表面粗糙度值減?。?/p>

　　由切削力引起的振動減少：

　　小徑工件螺距累積誤差有一定增加。

　　建筑絲桿結構設計

　　設備由車床改裝，工件轉動，刀盤及滾花刀架移動。去掉車床刀架部分，在溜板上配裝銑削頭及自制跟刀架，將滾花刀裝于跟刀架上，跟刀架置于銑刀盤前面。工件左端用卡盤夾緊，右端去掉尾座，安裝一帶較長空心管的支架，這樣一次可以裝夾較長原料(相當于一次銑削長度的兩倍以上)，將銑削部分截斷后加工，可以減少端料浪費。

　　專門設計時，由光桿帶動絲杠在螺母中轉動，絲桿左端裝彈簧夾頭，工件向左轉動進給，光桿、絲桿皆用空心管加工而成(減少端料浪費)。因為中間懸空較長，可以考慮用輔助支架托起。
