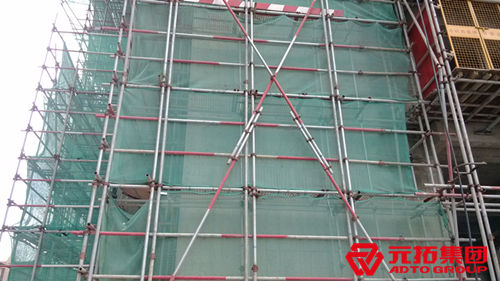

腳手架搭建步是制定施工方案，而制定方案之前，我們首先要對腳手架的承載力進行核算。以下介紹外腳手架的承載的計算方法：

　　一、腳手架基礎承載力計算

　　取一個外架單元(9步架，縱距1.8M)進行分析計計算

　　1、靜荷載：

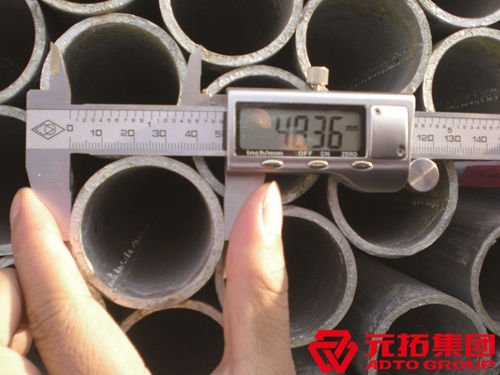

　　(1)、鋼管自重

　　立桿：16.8*2=33.4M

　　水平桿：10*1.8*2=36M

　　擱柵：10*1.8*2=36M

　　小橫筒：10*1.5=15M

　　鋼管自重：(33.4+36+36+15)*3.84=462kg

　　(2)、扣件自重：

　　601.2=72kg

　　(3)、竹笆自重：

　　底笆：7張*12kg=84kg

　　靜荷載為：462+72+84=618kg

　　2、施工荷載

　　按規定要求，結構腳手架施工荷載不得超過270kg／㎡，裝飾腳手架不得超過200kg／㎡，則施工荷載為：

　　270*1.8*1.0=486kg/㎡

　　3、風雪荷載

　　計算時可不考慮,在腳手架的構架時采取加強措施.

　　4、荷載設計值

　　N=K*Q=1.2*(618+486)=1.325*10N

　　N---立桿對基礎的軸心壓力

　　K---未計算的安全網、挑桿、剪力撐、斜撐等因素，取1.2系數

　　Q---靜荷載、活荷載總重量

　　5、鋼管下部基礎軸心抗壓強度驗算

　　f1=N/A=(1.325*103)/(489*2)=1.355N／mm2＜10N／mm2(杉木抗壓強度)

　　f1---立桿對木板基礎的軸向壓應力(N／mm2)

　　A---立桿在木板基礎的總接觸面積(mm2)

　　fCK――木板的軸心抗壓強度(N／mm2)

　　滿足強度要求

　　二、連墻拉強桿件計算

　　取拉強桿直徑6.5圓鋼進行計算

　　1、抗拉強度驗算

　　F＝(3.14*3.252*210N/mm2)/(9.8N/kg)

　?。?10kg＞700kg

　　符合高層外架拉撐力的規定，并滿足工程要求。

　　三、外架整體穩定性計算

　　根據有關資料提供的數據，在標準風荷載的作用下，腳手架桿件內產生的應力，尚未達到桿件允許應力的1/100，故風荷載對腳手架的影響極小，一般可忽略不計。

　　1、不組合風荷載時，其驗算公式為：

　　0.9N/(∮*A)≤fc/γ’m

　　σ∮N=1.2NGK+1.4NQiK

　　=1.2*6.06+1.4*4.76

　　=13.94KN

　　N值――立桿驗算截面處的軸心力設計值

　　NGK----腳手架的靜荷載

　　NQiK――腳手架的施工荷載

　　2、∮值：λ＝l0/I=μh／i＝(1.5*1800)/15.8=170.9

　　查表得：∮＝0.243

　　∮――軸心受壓桿件的穩定系數

　　μ――計算長度系數

　　i――鋼管回轉半徑

　　3、A值：A＝489*2＝978mm2

　　A值――鋼管截面積之和

　　4、fc值：fc＝0.205KN/mm2

　　fc――鋼材的抗壓強度值(KN／mm2)

　　5、γ’m=1.5607

　　γ’m――材料強度附加分項系數

　　將上述各項數值代入公式：

　　0.9N/∮A=(0.9*13.94)/(0.243*978)=0.053KN／mm2

　?。糵c/γ’m

　　＝0.205/1.5607

　　＝0.1314KN／mm2
