對從未使用過盤扣式腳手架的客戶可能不太了解它的構造及相關的構配件有哪些，今天我們就一起來了解下盤扣式腳手架的構造及構配件。

說到盤扣式腳手架的構造，我們可以從搭建順序來了解它具體的構造，按搭建順序盤扣式腳手架主要由：可調底座、起始桿（僅連接棒系統有）、立桿（連接棒、套筒兩種連接形式）、橫桿、斜拉桿、踏步梯、掛鉤跳板、踢腳板、三腳架、可調托座等。下面我們一起看看主要構配件的材質規格及用途。

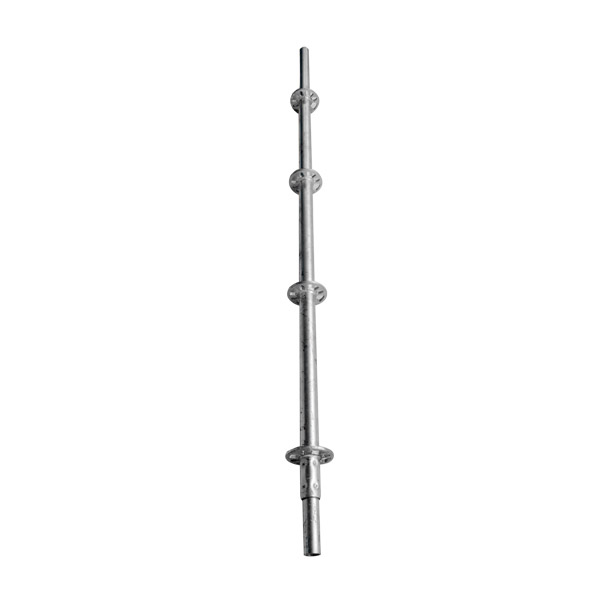

1、立桿：通常采用Q345材質的Φ48（60）×3.25mm鋼管，每0.5m焊一個圓盤，表面進行熱鍍鋅工藝處理，立桿的連接方式分為：內插連接棒（端距100+400）和外套筒式（端距250+250）。

立桿主要承受豎向荷載。常用尺寸：0.5m、1.0m、1.5m、2m。

2、橫桿：通常采用Q235材質的Φ48×3.0mm鋼管，兩端焊接橫桿頭，橫桿頭內裝配好插銷，裝配時將插銷卡于圓盤小孔中，盤扣式腳手架橫桿表面進行熱鍍鋅工藝處理。
橫桿主要用來連接立桿、穩固架體，承受踏步梯、掛鉤跳板等荷載。

國內常用尺寸：0.6m、0.9m、1.2m、1.5m、1.8m。

橫桿頭配件（材質為鑄鋼件）： 插銷配件（材質為Q235）。

注：橫桿長度是指立桿與立桿中心線的距離。

3、斜拉桿：通常采用Q195材質的Φ42×2.75mm鋼管，兩端裝配斜拉頭，斜拉頭內裝配好插銷，裝配時將插銷卡于圓盤大孔中，斜拉桿表面進行熱鍍鋅工藝處理。斜拉桿主要用于穩固架體。H步距（高度）、L縱距（跨度）。

常用尺寸：H2000L900 /1500 /1800 （外架），H1500L600 /900 /1200 /1500 （內支撐）斜拉頭配件（材質為鑄鋼件）。

注：斜拉桿跨度是指立桿與立桿中心線的距離，上圖斜拉桿所示尺寸為：H2000L1500mm。

4、起始桿（也稱基座，與立桿內插連接棒的方式配套使用）：采用Q345Φ48×3.25mm（Φ60×3.25mm）鋼管和Q345Φ57×4.0mm（Φ70×4.0mm）套管焊接而成。

鋼管僅有200mm長，鋼管上面焊接一個短套筒，中間焊接一個圓盤，起始桿表面進行熱鍍鋅工藝處理。

盤扣式腳手架起始桿主要用于傳遞豎向荷載和控制掃地桿高度。

5、掛鉤跳板：面板采用Q195鍍鋅帶板沖孔，兩端焊接帶自鎖鎖片的掛鉤。兩端焊接帶自鎖鎖片的掛鉤。主要用作人行通道，亦可起到穩固架體的作用，承載力強，防滑排水。

常用面板厚度：1.2/1.5/1.8/2.0mm。

寬度：210/240/250/300/420/480/500mm。長度按照橫桿長度設計：600/900/1200/1500/1800/2000mm。

注：掛鉤跳板長度是指橫桿與橫桿中心線的距離。

6、踏步梯：采用鍍鋅方管和鍍鋅踏板焊接而成。作為上下通道，梯子兩側可配扶手（亦可配斜拉桿兼作扶手）。

常用表示方式：W（420-1000）H2000L1800mm。

關于盤扣式腳手架的構造及構配件的介紹就到這里了，相信大家應該都有所了解了吧，如不清楚可以隨時在線咨詢或者致電咨詢。
