碗扣式腳手架桿配件常用規格及型號

時間：2016年2月29日瀏覽次數：6811次

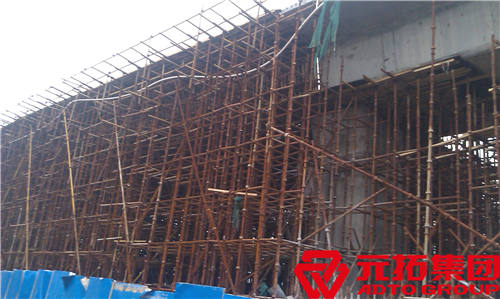

碗扣式腳手架是一種新型承插式鋼管腳手架。腳手架獨創了帶齒碗扣接頭，具有拼拆迅速、省力，結構穩定可靠，配備完善，通用性強，承載力大，安全可靠，易于加工，不易丟失，便于管理，易于運輸，應用廣泛等特點。很多人對于碗扣式腳手架構造其桿件配置了解的并不是很詳細，下面元拓集團小編和大家分享下碗扣式腳手架桿配件常用規格及型號。

　　
　　一.碗扣式腳手架桿配件規格及用途
　　
　　碗扣式鋼管腳手架的桿配件按其用途可分為主構件、輔助構件、專用構件三類。
　　
　　(1) 主構件
　　
　　用以構成腳手架主體的部件。其中的立桿和頂桿各有兩種規格，在桿上均焊有間距為600mm的下碗扣。若將立桿和頂桿相互配合接長使用，就可構成任意高度的腳手架。立桿接長時,接頭應錯開，至頂層后再用兩種長度的頂桿找平。
　　
　　(a)立桿由一定長度直徑48mm x 3.5mm鋼管上每隔0.6m 安裝碗扣接頭，并在其頂端焊接立桿焊接管制成。用作腳手架的垂直承力桿；
　　
　　(b)頂桿即頂部立桿，在頂端設有立桿的連接管，以便在頂端插人托撐。用作支撐架（柱）、物料提升架等頂端的垂直承力桿；
　　
　　(c)橫桿由一定長度的直徑48 mm x 3.5mm 鋼管兩端焊接橫桿接頭制成。用于立桿橫向連接管，或框架水平承力桿；
　　
　　(d)單橫桿僅在直徑48 mm x 3.5mm鋼管一端焊接橫桿接頭；用作單排腳手架橫向水平桿；
　　
　　(e)斜桿在直徑48 mm x 3.5mm鋼管兩端鉚接斜桿接頭制成，用于增強腳手架的穩定強度，提高腳手架的承載力。斜桿應盡量布置在框架節點上；
　　
　　(f)底座由150mm x 150mm x 8mm的鋼板在中心焊接連接桿制成，安裝在立桿的根部，用作防止立桿下沉并將上部荷載分散傳遞給地基的構件。
　　
　　(2)輔助構件
　　
　　用于作業面及附壁拉結等的桿部件。
　　
　　(a)間橫桿是為滿足普通鋼或木腳手板的需要而專設的桿件，可搭設于主架橫桿之間的任意部位，用以減小支承間距和支撐挑頭腳手板；
　　
　　(b)架梯由鋼踏步板焊在槽鋼上制成，兩端帶有掛鉤，可牢固地掛在橫桿上，用于作業人員上下腳手架的通道；
　　
　　(c)連墻撐用于腳手架與墻體結構間的連接件，以加強腳手架抵抗風載及其他永久性水平荷載的能力,防止腳手架倒塌和增強穩定性的構件。
　　
　　(3)專用構件
　　
　　用作專門用途的桿部件。
　　
　　(a)懸挑架由挑桿和撐桿用碗扣接頭固定在樓層內支承架上構成。用于其上搭設懸挑腳手架，可直接從樓內挑出，不需在墻體結構設埋件；
　　
　　(b) 提升滑輪用于提升小物料而設計的桿部件，由吊柱、吊架和滑輪等組成。吊柱可插入寬挑梁的垂直桿中固定，與寬挑梁配套使用。
　　
　　二.碗扣式腳手架構造特點
　　

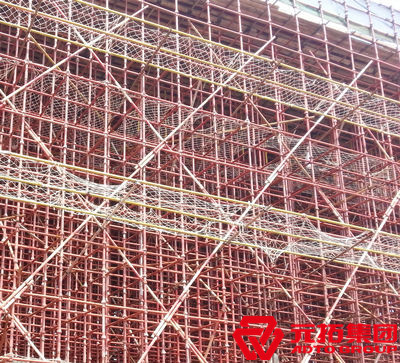

　　碗扣式腳手架是在一定長度的直徑48mm x 3.5mm鋼管立桿和頂桿上，每隔600mm焊下碗扣及限位銷，上碗扣則對應套在立桿上并可沿立桿上下滑動。安裝時將上碗扣的缺口對準限位銷后，即可將上碗扣抬起（沿立桿向上滑動）,把橫桿接頭插入下碗扣圓槽內，隨后將上碗扣沿限位銷滑下并沿順時針?lè)较蛐D(zhuǎn)以扣緊橫桿接頭，與立桿牢固地連接在一起，形成框架結構。每個下碗扣內可同時裝4橫桿接頭，位置任意。
　　
　　三、碗扣腳手架主要產品規格

　　
　　立桿
　　
　　LG-120
　　
　　48×3.5×1200
　　
　　7.41
　　
　　腳手架垂直承力桿
　　
　　LG-180
　　
　　48×3.5×1800
　　
　　10.67
　　
　　LG-240
　　
　　48×3.5×2400
　　
　　14.02
　　
　　LG-300
　　
　　48×3.5×3000
　　
　　17.31
　　
　　頂桿
　　
　　DG-30
　　
　　48×3.5×300
　　
　　2.65
　　
　　支撐架頂端垂直承力桿
　　
　　DG-60
　　
　　48×3.5×600
　　
　　4.40
　　
　　DG-90
　　
　　48×3.5×900
　　
　　5.51
　　
　　DG-150
　　
　　48×3.5×1500
　　
　　8.6
　　
　　專用桿
　　
　　LG-220
　　
　　48×3.5×2200
　　
　　10.45
　　
　　專用支撐
　　
　　LG-240
　　
　　48×3.5×2400
　　
　　11.22
　　
　　斜桿
　　
　　XG-150
　　
　　48×3.5×1500
　　
　　7.11
　　
　　900×1200mm框架
　　
　　XG-170
　　
　　48×3.5×1700
　　
　　7.87
　　
　　1200×1200mm框架
　　
　　XG-216
　　
　　48×3.5×2160
　　
　　9.66
　　
　　1200×1800mm框架
　　
　　XG-234
　　
　　48×3.5×2340
　　
　　10.34
　　
　　1500×1800mm框架
　　
　　XG-255
　　
　　48×3.5×2550
　　
　　11.13
　　
　　1800×1800mm框架
　　
　　XG-300
　　
　　48×3.5×3000
　　
　　12.87
　　
　　2400×1800mm框架
　　
　　橫桿
　　
　　HG-30
　　
　　48×3.5×300
　　
　　1.67
　　
　　腳手架水平承力桿
　　
　　HG-60
　　
　　48×3.5×600
　　
　　2.82
　　
　　HG-90
　　
　　48×3.5×900
　　
　　3.97
　　
　　HG-120
　　
　　48×3.5×1200
　　
　　5.12
　　
　　HG-150
　　
　　48×3.5×1500
　　
　　6.28
